WARNER彈簧定位離合器316-27-001拆卸步驟
時間:2022-09-09 15:37 點擊次數:
WARNER彈簧定位離合器316-27-001拆卸步驟

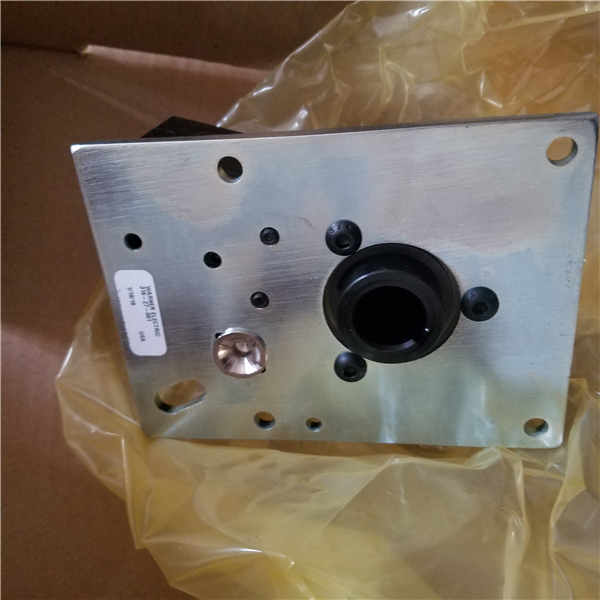

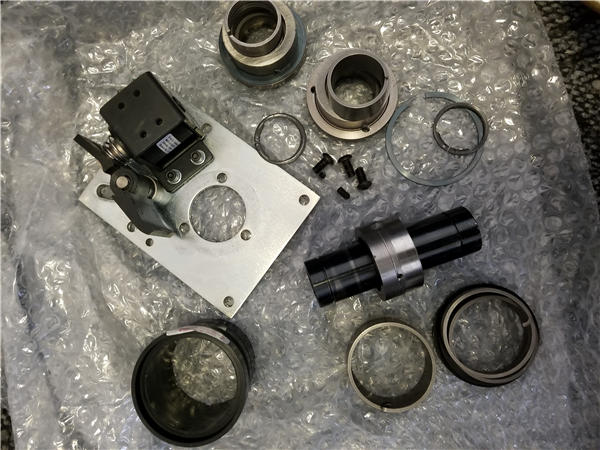

1.1拆卸

1. WARNER制動器嚙合,輸入輪轂(2)可自由轉動,取下卡箍(1)。

2. 向驅動方向旋轉,拆卸輸入輪轂(2)(如果有反超限彈簧(7),拆卸)。

3.通過向WARNER離合器彈簧(4)的控制端拔出控制環(3)。

4. 拆下彈簧(離合器和制動器)。

5. 如有必要,拆卸防備份彈簧(6)、(13)、(16)。要拆卸彈簧銷(16),需要特殊的工具

必需的。

1.2防超限彈簧拆除(7)

所有CB單元通常都配有防超限彈簧(7)。如果不需要防超限彈簧,例如

輸入輪轂(2)必須能夠雙向旋轉,執行以下操作:

1. 在控制環(3)上標記彈簧湯頭位置。

2. 完全壓下制動彈簧(輸出在停止位置)。

3.拆下卡簧(1)和輸入輪轂(2)。

4. 拆卸防超限彈簧(7)。

5. 用卡箍(1)裝配輸入輪轂(2)。

6. 檢查過行程規格(OT)。

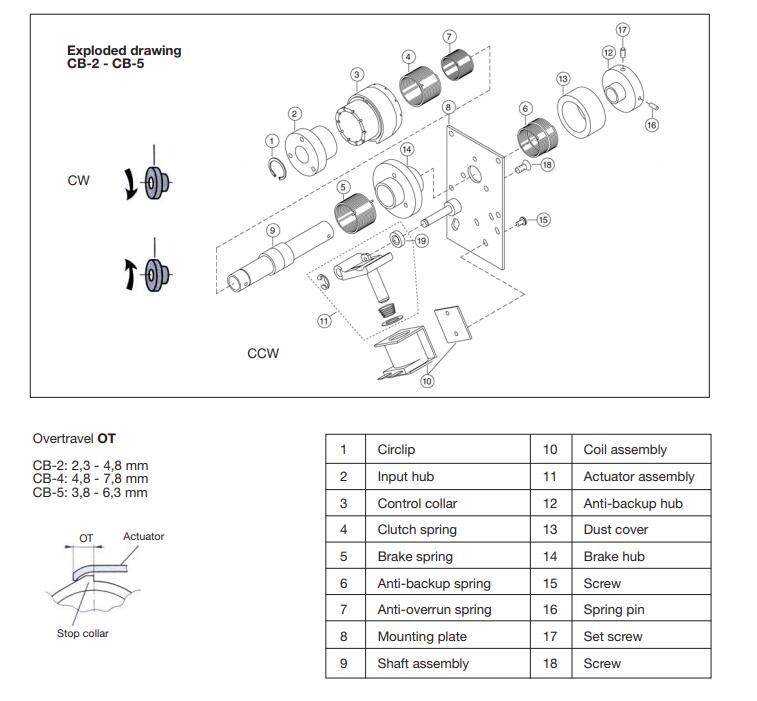

1.3WARNER離合器裝配

1. 安裝防備份彈簧(6)、防塵罩(13)和防備份輪轂(12)(如果需要)。

2. 將制動彈簧(5)和離合器彈簧(4)裝配在套筒(9)上(輸出端-離合器,制動器-套筒)。

3.將控制環(3)安裝在離合器彈簧(4)上,通過使用長桿將離合器彈簧的控制環延長

鼻鉗(先把鼻鉗放入頸圈(3)內)。

4. 制動彈簧(5)的控制鉗位于控制環的九個槽中的一個。控制

離合器彈簧(4)的唐-略微預充-位于十個槽之一。

5. 將輸出旋轉到停止位置。組裝輸入輪轂(2)(未固定)。

6. 離合器/制動器差速設定(過行程O(píng)T)。執行機構與控制環(3)的停止接觸

將輸出旋轉到停止位置。向后拉出輸入輪轂(2),取出離合器彈簧(4)的控制手柄

控制環槽。打開離合器彈簧(4),獲得距離OT。向后推彈簧和輸入輪轂(2)

一次。升降執行機構時,控制環(3)應超行程距離OT。如果沒有達到OT。把控制

將制動彈簧(5)放入9個槽中的另一個槽中,重復上述步驟,直到達到OT。

7. 在輸入輪轂(2)處裝配卡簧(1)。

8. 如需防超限:將輸出旋轉到停止位置。拆卸卡簧(1)和輸入輪轂(2)

小心防超限彈簧(7)裝入輸出輪轂。沿驅動方向旋轉組裝輸入輪轂(2)。

裝配擋圈(1)。

9. 檢查執行器設置(11)。
